公稱壓力：0.6MPa-4.0MPa
公稱通徑：40mm~1600mm
密封試驗壓力：0.66MPa~4.4MPa
殼體試驗壓力：0.9MPa~6.0MPa
工作溫度：-29~260℃
適用介質：清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)?、油?br />
驅動方式：手動、電動、氣動
連接形式：法蘭連接、對夾連接
安裝方式：立式安裝、臥式安裝
產品概述
側裝式全通徑偏心半球閥是在吸收消化國內外的先進技術而研發成功的新產品，也是填補國內閥門品種空白的創新產品，是在認真權衡球閥、蝶閥、閘閥等多種閥門優缺點的前提下，借鑒進口類似產品而開發的全部國產化創新產品，鑒定結論指出：在某些方面的使用性能上更優于閘閥、截止閥和球閥等同類產品，可以推廣應用于石油、化工、電力和冶金等行業，其核心技術屬國內初創，它設計特別、結構新穎。產品投放市場以來，受到顧客的青睞。
產品特點
1、閥座設計外臺階與閥體設計內臺階相配合的結構，非常有效的防止球體與閥座發生卡阻、閥座脫離等現象。
2、流通面積大無流阻：全流通道設計，通徑完全暢通，開啟后球體藏于閥腔內，無流阻直流通道，流道暢通不會出現積灰或卡死現象，壓力誤失小，介質不會沉積在閥腔內。
3、開關輕便：由于偏心的原理，開啟時球體與閥座完全脫離開，無任何接觸，啟閉扭矩小，轉90°即可啟閉完成，操作輕便。
|

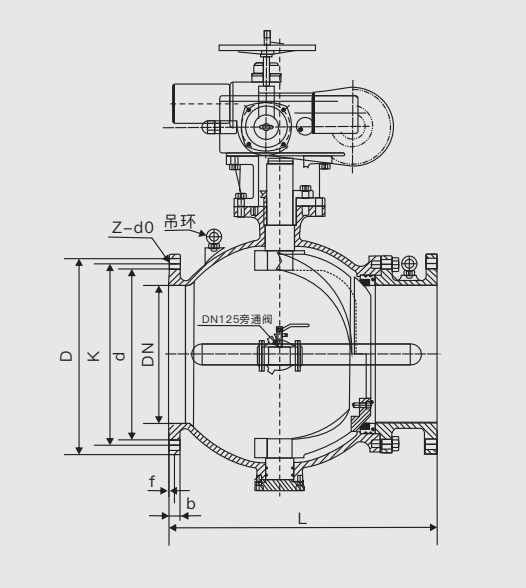

公稱壓力 |
公稱通徑 |
尺寸 |
||||||
|
L |
D |
K |
d |
b |
f |
Z-d0 |
||
|
0.6MPa |
50 |
203 |
140 |
110 |
88 |
16 |
2 |
4-Φ14 |
|
80 |
241 |
190 |
150 |
124 |
18 |
2 |
4-Φ18 |
|
|
100 |
305 |
210 |
170 |
144 |
18 |
2 |
4-Φ18 |
|
|
125 |
356 |
240 |
200 |
174 |
18 |
2 |
8-Φ18 |
|
|
150 |
394 |
265 |
225 |
199 |
20 |
2 |
8-Φ18 |
|
|
200 |
457 |
320 |
280 |
254 |
22 |
2 |
8-Φ18 |
|
|
250 |
533 |
375 |
335 |
309 |
24 |
2 |
12-Φ18 |
|
|
300 |
610 |
440 |
395 |
363 |
24 |
2 |
12-Φ22 |
|
|
350 |
686 |
490 |
445 |
413 |
24 |
2 |
12-Φ22 |
|
|
400 |
762 |
540 |
495 |
463 |
24 |
2 |
16-Φ22 |
|
|
450 |
864 |
595 |
550 |
518 |
24 |
2 |
16-Φ22 |
|
|
500 |
914 |
645 |
600 |
568 |
26 |
2 |
20-Φ22 |
|
|
600 |
1067 |
755 |
705 |
667 |
30 |
5 |
20-Φ26 |
|
|
700 |
1245 |
860 |
810 |
772 |
26 |
5 |
24-Φ26 |
|
|
800 |
1372 |
975 |
920 |
878 |
26 |
5 |
24-Φ30 |
|
|
900 |
1524 |
1075 |
1020 |
978 |
26 |
5 |
24-Φ30 |
|
|
1000 |
1700 |
1175 |
1120 |
1078 |
26 |
5 |
28-Φ30 |
|
|
1100 |
1700 |
1275 |
1220 |
1180 |
28 |
5 |
28-Φ30 |
|
|
1200 |
1750 |
1405 |
1340 |
1295 |
28 |
5 |
32-Φ30 |
|
|
1400 |
1880 |
1630 |
1560 |
1510 |
32 |
5 |
36-Φ36 |
|
|
1600 |
2090 |
1830 |
1760 |
1710 |
34 |
5 |
40-Φ36 |
|
|
1800 |
2337 |
2045 |
1970 |
1918 |
36 |
5 |
44-Φ39 |
|
|
2000 |
2650 |
2265 |
2180 |
2125 |
38 |
5 |
48-Φ42 |
|
