產品型號：XD341X/ZSXDF 4-Q
公稱通徑：DN50~DN600(2"~24")
公稱壓力：PN16
工作溫度：0℃~85℃
適用介質：水及泡沫混合液
閥體材質：球墨鑄鐵
產品概述
消防信號法蘭蝶閥是自動噴水滅火系統中的重要組成部件。由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。通過旋轉蝸輪蝸桿傳動裝置手輪,使蝶板達到啟閉及調節流量的目的,手輪順時針方向旋轉為閥門關閉。在傳動裝置箱體內設有微動開關,可輸出閥門的關閉和打開信號,顯示蝶板所處的不同位置。

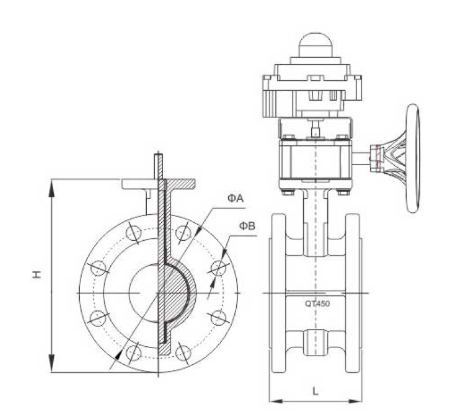

產品尺寸圖
主要外形連接尺寸
|
型號 |
DN |
L |
H |
A |
B |
|
ZSXDF 4-Q-50-EX |
50 |
108 |
200 |
125 |
4-Φ18 |
|
ZSXDF 4-Q-65-EX |
65 |
112 |
218 |
145 |
4-Φ18 |
|
ZSXDF 4-Q-80-EX |
80 |
114 |
232 |
160 |
4-Φ18 |
|
ZSXDF 4-Q-100-EX |
100 |
127 |
245 |
180 |
8-Φ18 |
|
ZSXDF 4-Q-125-EX |
125 |
140 |
290 |
210 |
8-Φ23 |
|
ZSXDF 4-Q-150-EX |
150 |
140 |
320 |
240 |
8-Φ23 |
|
ZSXDF 4-Q-200-EX |
200 |
152 |
388 |
295 |
12-Φ23 |
|
ZSXDF 4-Q-250-EX |
250 |
165 |
477 |
355 |
12-Φ25 |
|
ZSXDF 4-Q-300-EX |
300 |
178 |
536 |
410 |
12-Φ23 |
